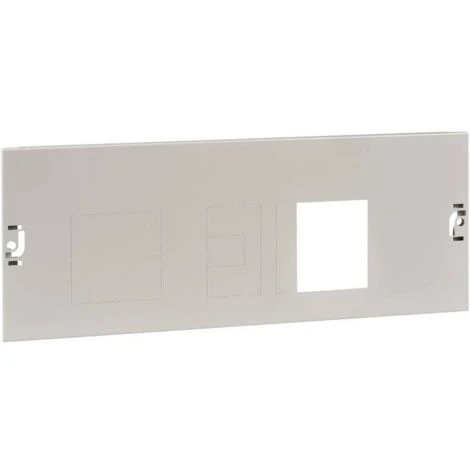

Schneider® Piastra Frontale Schneider PrismaSet P Fix Dir 4P NSX160/250 4M LVS03606

Piastra frontale Schneider PrismaSet P fix dir 4P NSX160/250 con le seguenti caratteristiche:

• Gamma prodotto: PrismaSet P
• Tipo di prodotto o componente: Piastra frontale
• Compatibilità gamma: PrismaSeT PrismaSeT P box
• Tipo di piastra frontale: Tranciata
• Posizione di funzionamento: Orizzontale
• Descrizione contenitore: Armadio larghezza 650 mm profondità 400 mm
• Posizione collegamento: Connessione diretta
• Numero di moduli verticali (50 mm): 4
• Norme di riferimento: IEC 61439-1 – IEC 61439-2
• Certificazioni prodotto: STARE
• Finitura superficie: bucciato opaco
• Trattamento di protezione: Trattamento con elettroforesi e polvere epossidica poliestere polimerizzata

Dispositivo installato:

• Easypact: fisso CVS100…160 senza protezione differenziale – controllo: manovra rotativa diretta frontale – orizzontale installazione
• Easypact: fisso CVS250 senza protezione differenziale – controllo: manovra rotativa diretEasypact: fisso CVS100…160 senza protezione differenziale – controllo: manovra rotativa diretta frontale – orizzontale installazione
• Easypact: fisso CVS250 senza protezione differenziale – controllo: manovra rotativa diretta frontale – orizzontale installazione
• Compact: fisso NSX100…160 senza protezione differenziale – controllo: leva – orizzontale installazione
• Compact: fisso NSX100…160 senza protezione differenziale – controllo: manovra rotativa diretta frontale – orizzontale installazione
• Compact: fisso NSX250 senza protezione differenziale – controllo: leva – orizzontale installazione
• Compact: fisso NSX250 senza protezione differenziale – controllo: manovra rotativa diretta frontale – orizzontale installazione
• Compact: fisso NSX100…160 senza protezione differenziale – controllo: meccanismo motore – orizzontale installazione
• Compact: fisso NSX250 senza protezione differenziale – controllo: meccanismo motore – orizzontale installazione
• Compact: innesto NSX100…160 senza protezione differenziale – controllo: leva – orizzontale installazione
• Compact: innesto NSX250 senza protezione differenziale – controllo: leva – orizzontale installazione
• Easypact: fisso CVS100…160 con protezione differenziale – controllo: manovra rotativa diretta frontale – orizzontale installazione
• Easypact: fisso CVS250 con protezione differenziale – controllo: manovra rotativa diretta frontale – orizzontale installazione
• Compact: fisso NSX100…160 con protezione differenziale – controllo: manovra rotativa diretta frontale – orizzontale installazione
• Compact: fisso NSX100…160 con protezione differenziale – controllo: leva – orizzontale installazione
• Compact: fisso NSX250 con protezione differenziale – controllo: manovra rotativa diretta frontale – orizzontale installazione
• Compact: fisso NSX250 con protezione differenziale – controllo: leva – orizzontale installazione
• Compact: innesto NSX100…160 senza protezione differenziale – controllo: manovra rotativa diretta frontale – orizzontale installazione
• Compact: innesto NSX100…160 senza protezione differenziale – controllo: meccanismo motore – orizzontale installazione
• Compact: innesto NSX250 senza protezione differenziale – controllo: manovra rotativa diretta frontale – orizzontale installazione
• Compact: innesto NSX250 senza protezione differenziale – controllo: meccanismo motore – orizzontale installazione
• Compact: innesto NSX100…160 con protezione differenziale – controllo: leva – orizzontale installazione
• Compact: fisso NSX100…160 con protezione differenziale – controllo: meccanismo motore – orizzontale installazione
• Compact: innesto NSX100…160 con protezione differenziale – controllo: manovra rotativa diretta frontale – orizzontale installazione
• Compact: innesto NSX100…160 con protezione differenziale – controllo: meccanismo motore – orizzontale installazione
• Compact: innesto NSX250 con protezione differenziale – controllo: leva – orizzontale installazione
• Compact: fisso NSX250 con protezione differenziale – controllo: meccanismo motore – orizzontale installazione
• Compact: innesto NSX250 con protezione differenziale – controllo: manovra rotativa diretta frontale – orizzontale installazione
• Compact: innesto NSX250 con protezione differenziale – controllo: meccanismo motore – orizzontale installazione Enerlin’X: fisso FDM121 – controllo: controllo a distanza – verticale installazione

Descrizione poli:

• 1 4P: piastra montaggio supporto: CVS100…160 orizzontale installazione
• 1 4P: piastra montaggio supporto: CVS250 orizzontale installazione
• 1 4P: piastra montaggio supporto: NSX100…160 orizzontale installazione
• 1 4P: piastra montaggio supporto: NSX250 orizzontale installazione

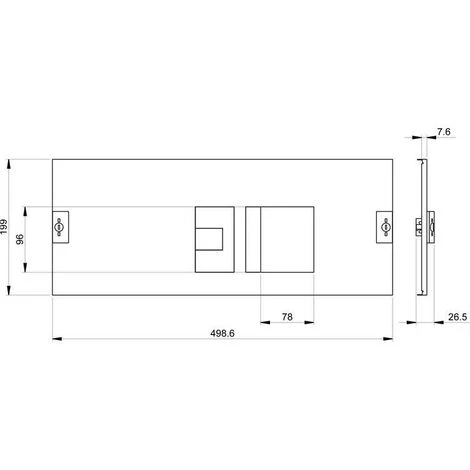

Dimensioni e peso:

• Altezza: 200 mm
• Peso: 760 grammi

• Tipologia : Piastre
• Moduli : 4
• Poli : 4P
